DLQ5313GFWC4型腐蝕性物品罐式運輸車【主要技術參數】

產品商標大力牌公告批次281

產品名稱腐蝕性物品罐式運輸車產品型號DLQ5313GFWC4型腐蝕性物品罐式運輸車

總質量(Kg)31000罐體容積(m3)18.2

額定載質量(Kg)18870,18805外形尺寸(mm)10890×2500×3400

整備質量(Kg)12000貨廂尺寸(mm)××

額定載客(人)準拖掛車總質量(Kg)

駕駛室準乘人數(人)2,3載質量利用系數

接近角/離去角(°)18/13前懸/后懸(mm)1375/2105

軸數4軸距(mm)1900+4160+1350

軸荷(Kg)6500/6500/6500/11500最高車速(Km/h)79

其它備注：罐體有效容積:18.2立方米,介質:氫氯酸,硫酸,次氯酸鈉,硝酸,氫氧化鈉,亞硫酸,乙酸,氨水。類項號:8,密度分別為:1.08,1.08;1.08,1.07;1.07;1.049,1.03,0.96噸/立方米,罐體尺寸為:長8000mmX直徑1800mm.側,后防護裝置材料材質為Q235,側,后防護裝置與大梁用螺栓聯接.后防護斷面尺寸(寬×高)50×100(mm),離地高度為510mm.選裝后部造型,安裝具有衛星定位功能的行駛記錄儀.僅采用該底盤的前盤制動器及子午線輪胎.,安裝前輪盤式制動器,僅采用底盤子午線輪胎.ABS生產廠家/型號:上海萬捷汽車控制系統有限公司/VIE ABS-II

【底盤技術參數】

底盤型號CA1311P1K2L6T10BE4A80底盤名稱平頭柴油載貨汽車底盤

商標名稱解放牌生產企業一汽解放青島汽車有限公司

外形尺寸(mm)10890×2490×2910,3270輪胎數10

接近角/離去角(°)21/18輪胎規格10.00-20 18PR,10.00R20 18PR,11.00-20 18PR,11.00R20 16PR, 295/80R22.5 16PR, 315/80R22.5 18PR

鋼板彈簧片數12/12/6+-/10+9,3/3/6+-/10+9,3/3/6+-/4+-,10/10/6+-/10+9前輪距(mm)1964/1964,2020/2020

燃料種類柴油后輪距(mm)1924/1847

排放標準GB3847-2005,GB17691-2005國Ⅳ

發動機型號發動機生產企業排量(ml)功率(Kw)

CA6DF4-24E4一汽解放汽車有限公司無錫柴油機廠6740180

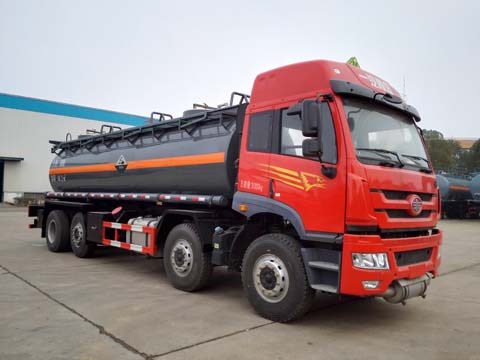

DLQ5313GFWC4型腐蝕性物品罐式運輸車罐體部分:

 罐體采用國標Q235碳鋼板材制作國標GB18564-1標準制作，內襯聚乙烯16MM厚，襯塑后容積18.2方。灌頂單圍板帶外扶手，兩只全塑罐口帶塑料接酸盤，接酸盤做落水管引至后封頭。兩只塑料呼吸閥，罐體底部一只不銹鋼襯氟海底閥，后尾部左右自流，兩邊各一只PP球閥帶全塑出口，罐體兩側為PVC炮筒，兩只8KG滅火器，2個出料管，1個工具箱。副梁前高后低。罐體兩側及后封頭張體反光帶，反光條，腐蝕品標識，后尾部一塊安全告示，后保險杠及爬梯高度都與公告相同，整車外觀嚴格按照公告圖片制作。

DLQ5313GFWC4型腐蝕性物品罐式運輸車底盤部分：

底盤采用悍威危化品專用底盤。全浮駕駛室。烏羅松紅色。錫柴240馬力CA6DF4-24E4純正國四。陜齒八檔。速比4.875.11.00R20,16層級鋼絲胎。帶ABS,前盤式制動后鼓式。排氣管前置。帶原裝空調。
